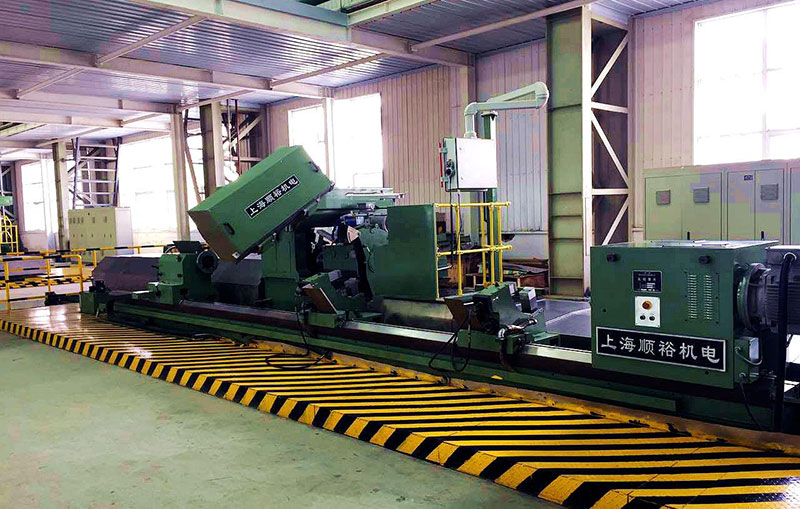

设备图片、总体概述及技术数据

设备型号及名称：SYFCP03X45A 全自动数控轧辊磨床

型号说明：SY-上海顺裕 F-工件移动式 CP- 数控测量形式 03-轧辊驱动能力3000Kg 45-顶尖距4500mm A-铝箔磨床

顶尖距可选：3000mm、4000 mm、4500 mm

1.主要规格

1.1磨床概要

上海顺裕机电技术发展有限公司制造的SYFCP03系列数控轧辊磨床，专用于有色金属行业的铜、铝板带、箔磨床，及黑色金属冷精轧钢辊及胶辊磨削。

磨床附件齐全，根据客户要求可实现轧辊表面圆柱面、中凸（凹）磨削。

磨床系统NC控制可手动控制操作。

1.2.5. 磨削精度指标

A)圆柱面磨削：

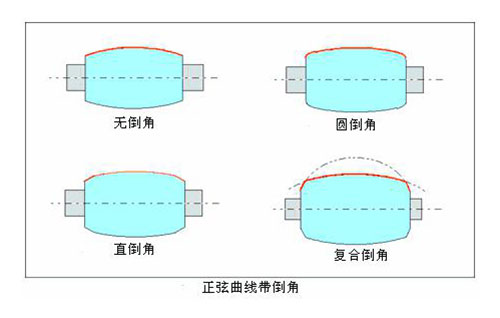

B)中凸(凹)磨削:

磨床型号：SYFCP03X45A

主要规格参数

最大磨削轧辊直径(φ600)　φ480 mm

最小磨削轧辊直径 (φ600-φ550砂轮时)　φ100 mm

最大顶尖距　4500 mm

磨削长度　3500 mm

轧辊托磨最大重量　3000 Kg

轧辊顶磨最大重量　200 Kg

测量范围　φ100-φ480 mm

砂轮线速度　45 m/s

砂轮脱粒连续补偿　0-1.2 mm/min

X轴移动速度范围　1000 mm/min

X轴周期进给量　0.002-0.12 mm

Z轴移动速度范围　50- 4000 mm/min

U轴移动速度范围　1- 60 mm/min

电子手轮微量进给　0.001 mm/p

中凸（凹）量（直径）　≦±3 mm

中心架支承范围　Ф100-Ф270 mm

头架拨盘转速范围　5-100 rpm/min

砂轮规格（外径×孔径×宽度）　φ060×φ304.8×60 mm

机床基础占地尺寸（含基础水坑）　16400×5400×2650 mm
